Régóta piszkált már a gondolat, hogy alakítani kellene valamit a kabrión. A tabletek egyre hétköznapibbá és elérhető árúvá válásával már nem tűnik ördögtől valónak egy internet eléréses autó. A dolog egyik oldalon egyáltalán nem túl bonyolult, a másik oldalon viszont felvet egy-két érdekes, megoldásra váró műszaki problémát.
Az átalakítás néhány meglevő elemet érint az autóban, így:
- az Opelek szokásos dátum-óra modulja felköltözik a belső világítás helyére,
- az így kieső funkcionalitást az egyébként is használhatatlan napellenzőkre telepített LED-ek vennék át (ennek többek között előnye, hogy pontszerű fényforrás helyett egyenletesebb lesz a megvilágítás),
- a tablet és egy nyitó-csukó mechanikai kerül középre, az óramodul helyére.
Gondolom, különösebben senkit nem lep meg az előzmények ismeretében, hogy a beépítésre ezúttal is Gulácsi Zolit kértem meg. :-)

Blokvázlat

A rendszer fő elemei:
- SIM kártyás Wifi router,
- tablet,
- vezérlőáramkör,
- tápellátás a vezérléshez, a tablethez és a routerhez.
A tápellátást két 12V -> USB átalakító végzi, külön a routernek és külön a tabletnek. Ennek a fő oka, hogy a választott router gyárilag akkumulátoros, viszont szeretném teljesen áramtalanítani kikapcsoláskor. Ehhez a routerből kijön az akksi, és a helyére lesz bekötve a táp, ennek a feszültségét viszont lejjebb kell venni, mert a router akksija csak 3.7V névlegesen. A másik ok, hogy a router és a tablet áramfelvétele külön-külön is feszegetik a tápmodul határait.


A rendszer vezérléséhez meglepően sok kimenetre van szükség. Vettem egy gyári 8 relés modult, elsőre hihetetlennek tűnik, de az összes kimenet használva lesz:
- 1/8 relé: öntartó áramkör a 12 V-nak, hogy gyújtáselvételkor még ne álljon le azonnal minden, hanem normálisan le lehessen állítani a rendszert.
- 2/8 és 3/8 relé: a motoros nyitás és zárás vezérlése.
- 4/8 relé: router táp.
- 5/8 relé: router ki/bekapcsológomb, sajnos nem beállítható úgy a cucc, hogy akksi berakásra automatikusan induljon.
- 6/8 és 7/8 relé: a videorögzítő nyomógombjainak szimulálása, hogy bekapcsolás után átváltson a hátsó kamerára, ezt már régen meg akartam csinálni, most célszerű, ha már úgyis hozzá kell nyúlni a rendszerhez.
- 8/8 relé: tablet táp, a tablet beállítható úgy, hogy töltés alatt mindig legyen bekapcsolva a képernyő. Így nem kell a bekapcsológombhoz hozzáférni. (A hangerőt egyszer hozzáállítjuk a hifihez, utána azt sem kell piszkálni.)

Az Excel még ide is jó :-)

Bár Mikey barátom szerint gépágyúval verébre :-) megoldás, de úgy döntöttem, a vezérléshez szükséges időzítés táblázatot Excelben állítom elő. Ehhez össze is raktam egy kis csinos, és aránylag felhasználóbarát Excelt, amiben egyesével lehet állítani a kimenetek be- és kikapcsolását, majd a megadott adatok alapján lehet generálni az ütemdiagrammot és abból a forráskódot. A fájl a Letöltések rovatban megtalálható, a használat menete:
- a kimenetekre csak az időpontokat kell megadni, amikor változniuk kell (0.1 sec lépésekben), az On-Off állapot automatikusan számítódik,
- a nyomógombbal lehet generálni az ütemdiagrammot,
- igény esetén ebből PIC ASM forráskódot lehet generálni, a formátum: 1 byte portra kiírandó érték (a vezérlés) és 1 byte időzítés, az utolsó adatnál az időzítés értéke 255.
Külön állítható a bekapcsolási és a leállási folyamat, a leállításnál a kimenetek alapértelmezett értéke értelemszerűen a bekapcsolási folyamat végállapota.

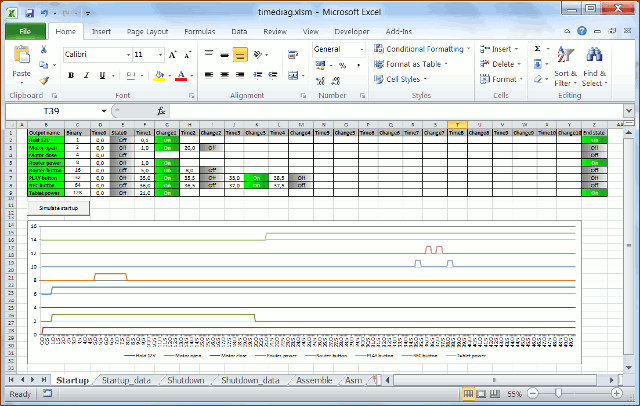

Az Excel szintén megtalálható a Letöltések rovatban (Office 2010 formátum, makrókat engedélyezni kell). Alább egy képernyőfotó:


A vezérlőáramkör

Ahogy írtam fentebb, a relé panel gyári, a tápmodulok Mikey barátomtól származnak (ezúton is köszi :-)), a PIC-et pedig egy itthon elfekvőben talált panelre építettem. Csináltam az egésznek egy pici dobozkát, szintén maradékban levő faanyagokból. Az egész cucc elfér bruttó 17x14x3 cm-ben, ezt talán még el fogja tudni Zoli valahová rejteni az autóban. :-) A PIC forráskód szintén letölthető (egyelőre csak szimulátorban teszteltem).

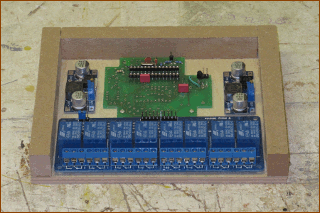

A dobozt lefestettem feketére. A nagyobb paneleket lecsavaroztam, a DC/DC konvertereket - furat híján - ragasztópisztollyal rögzítettem.

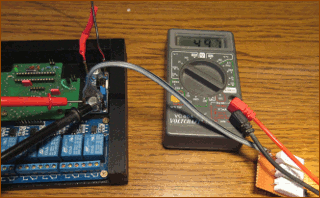

A DC/DC konverterek kimenő feszültségének beállításához összeraktam egy kis műterhelést, 4.4 és 6.6 ohm között átkapcsolhatóan - ez várhatóan kb. megfelel a majdani tényleges terheléseknek.
Következik a beállítás. Rendes működés mellett a DC/DC konverternek rendes feszültségstabilizátorhoz illlően érzéketlennek kell lennie a kimeneti terhelés változásaira.
A belső összekötések nem kifejezetten bonyolultak, de ha az ember szépen meg akarja csinálni, akkor azért fél napot könnyen el lehet szórakozni vele.

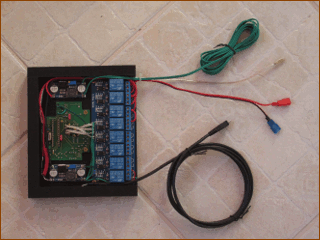

A zöld kilógó kábel a router tápellátása, a fekete USB kábel a tableté, a piros-fekete természetesen a bejövő táp, a szürke a gyújtáskapcsoló. A többi kimenő vezetéket nem kell beforrasztani, azok majd a csavarozós csatlakozókba mennek.

A vezérlőáramkör élesztése

Szép dolog az elmélet, a gyakorlat meg egy másik. :-) A látszólagos egyszerűség ellenére az áramkör beüzemelése (egyelőre asztalon) a vártnál kicsit több nehézséget okozott. Még azután is, mire egyáltalán eljutottam oda, hogy feléledjen az elektronika...
A relépanelen az egyik relé nem húzott be. Rövid méricskélés után úgy tűnt, a kapcsolótranzisztor erősítése nem megfelelő. A jelenség a következő volt:
- kontroll LED ég, de a relé nem húz be
- ha a tranzisztor és a relé közös pontját egy pillanatra lehúzom földre, akkor behúz a relé és úgy marad (tehát valamennyi áram átmegy a tranzisztoron és a relé is jó), amíg ki nem kapcsolom
- ha az opto kimenetét rövidre zárom, a tranzisztor bázisfeszültsége kicsit elmászik, jobban kinyit, de ekkor sem húz be a relé (tehát nem az opto a hibás).
Tehát tranzisztorcsere. A dolog szépséghibája csak annyi volt, hogy SOT23 tokozású a darab, aminek a nagyobbik mérete 2.8 mm... Kicseréltem (az én koromban már kicsit meresztgetni kellett a szememet :-)), pöccre ment, szuper.
Következő lépés: a tablet töltése USB-n keresztül. Az USB mini csatlakozó kiosztását már megkerestem a neten. Erről annyit érdemes tudni, hogy az USB-s eszköz arról veszi észre, hogy tölteni akarják, hogy a két adatvezetéket össze kell kötni 100-200 ohm ellenállással. Első körben egy kiszuperált mobil volt a kísérletezés tárgya, mikor ez szépen elkezdett tölteni, akkor jött a lényeg. Mobil lehúz, tablet rádug. Eredmény: a töltés bekapcsolásakor elmegy az áram, újraindul a vezérlő. Először arra gyanakodtam, hogy a labortápegység rövidzárvédelme kapcsol be, de aztán rájöttem, hogy erről szó sincs, csak a tablet annyira megrántja a tápot, hogy attól resetel a vezérlő. Viszont ez a kettő ugyanazon a tápforráson van (lásd kapcsolási rajz).
Konklúzió: ha leválasztom diódával, és rakok elég elég nagy pufferkondenzátort a vezérlőbe tápoldalon, akkor talán nem száll el. Áramkör kiszerel, kondi, dióda a helyére, bekapcsolás. Eredmény: a vezérlő meg se nyikkan. :-)
Szerencsére elég hamar rájöttem, hogy a diódán túl nagy a feszültségesés, emiatt nem kap elég tápfeszültséget a vezérlő. Feljebb csavarom a tápot 0.6 V-tal, erre elindul. Persze ezzel párhuzamosan az USB töltő kimenet feszültsége is felmászott, így abba az ágba is kell dióda, hogy ne égessem le a tabletet. Mehet a próba, és igen, működik, elindul a töltés, bekapcsol a tablet. Jessz! :-)
Jelenleg itt tart a dolog, már csak egy előkészítési lépés van hátra a beépítés előtt: a router tápellátása és vezérlése.

A router táplálása

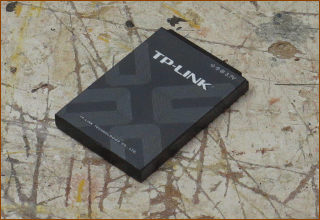

Így néz ki a router akkumulátora. Semmi varázslás, sima hárompólusú. Azt érdemes tudni, hogy a középső kontaktus egy termosztát kimenet, ami a negatív pólushoz képest hőmérsékletfüggő ellenállást ad. Ezt természetesen fix ellenállásra kell cserélni.

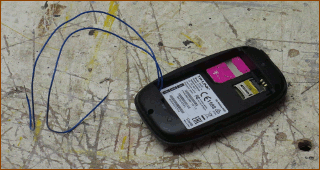

A router egyszem kezelőszervének, a nyomógombjának a "kikábelezését" Mikey barátom vállalta, én nem mertem szétszedni.
A képen megfigyelhető az akkumulátorhoz kapcsolódó három rugós kontaktus. A készülő "makettnek" ehhez kell majd hozzáérnie, sőt, nyomódnia.

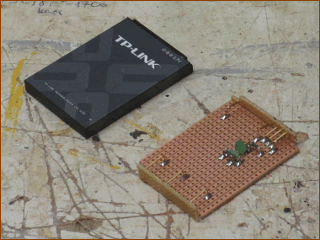

Az akku modelljét egyszerűen raszter NYÁK-ból raktam össze. A biiztonság kedvéért még ide is került státusz LED. :-)

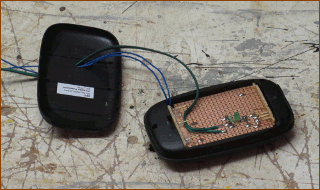

És így néz ki bekábelezve. Minden szép és jó, de teszteléskor fehér ember lenni nagy meglepetés: a táp nem tud elég áramot szolgáltatni, így a router lekapcsol, mikor eljut odáig, hogy fel kellene csatlakoznia a hálózatra. :-(

Bővítés három tápmodulra

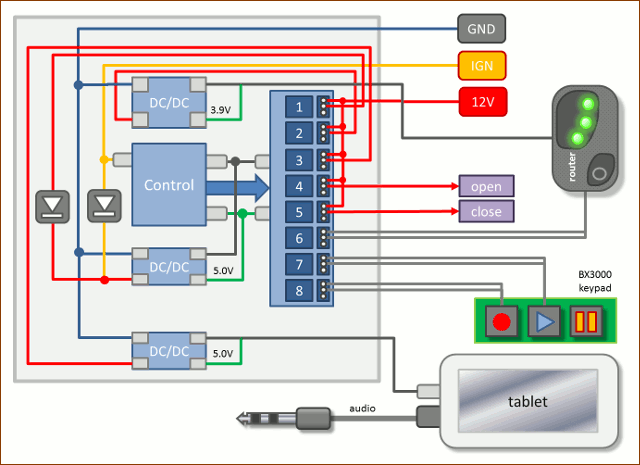

Miután elkerülhetetlen volt az átépítés, némiképp átrajzoltam a kapcsolást is. Optimalizáltam a relék bekötését (hogy a +12V-ot ne kelljen komplett végigfűzni a relépanel előtt), szétválasztottam a vezérlőáramkör és a tablet tápját - így korrektebb.

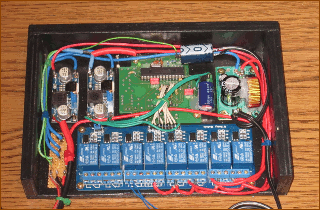

Kicsit nagyobb dobozt építettem, és a kábelezést is sikerült kevésbé kaotikusra megcsinálni. A bal első sarokban van a betáp, ide csináltam egy darab raszter NYÁK-ra elosztót, hogy szépen be lehessen kötni a tápvezetékeket.
A jobb felső sarokban látható az új tápegység, szemmel láthatóan masszívabb a másik kettőnél.
Az elkészült áramkör tesztje a youtube-on megnézhető, a Külső linkek rovatban megtalálható az elérhetősége.

Beépítés előtt...

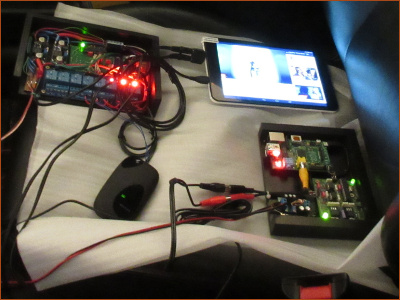

Természetesen nem akartam az egészet úgy átadni Zolinak beépítésre,hogy nem győződök meg arról, hogy az egész cucc működik egyben. Hála a gondos előkészítésnek, pöccre elindult minden. :-)
Az egyetlen szépséghiba a rendszerben, hogy a tablet - vélhetően fogyasztás-csökkentési céllal - akármilyen video vagy zenelejátszást követően gyakorlatilag azonnal nagyimpedanciás módba kapcsolja az audio kimenetet. Ennek eredményeként megjelenik a kimeneten némi zaj. Ettől eltekintve szépen összedolgoznak az egyes egységek.

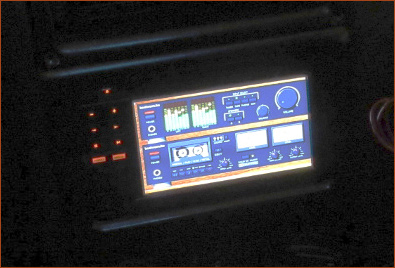

Az autórádió kijelzőjén pedig gyönyörűen megy a kivezérlésmérő, a kis méret és a relatív alacsony felbontás ellenére abszolút élvezhető képpel.
Mehet az install. :-)

Folytatás következik...
