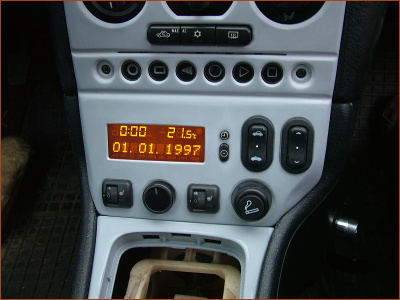

G Astra kabrió internet beépítés

Autóhifi téma
Zene F Astrában
Zene kabrióba II
Mélyláda Sport Ignisbe
Internetet az autóba!
Skoda autóhifi
Zene G Astrában
Mélyláda FAQ
SAL dupla mélyláda
Felicia ajtópanel
Zene kabrióba
Személyiségteszt
Zene kabrióba III
Hifibeépítés G Astra kabrióba
Peugeot 306 első szett
Zene G Astra kabrióba
Futurisztikus középkonzol

A dolog persze egyszerű lett volna, ha nem szól másról, mint a tablet meg a router beépítéséről. De az első tervek óta a projekt kibővült a Raspberrys spektrumanalizátorral is. Ráadásul a következő részfeladatokat is meg kellett oldani:
- óra- és dátummodul áthelyezése,
- belső világítás módosítása,
- új nyomógombok elhelyezése, meglevők módosítása.
Kézenfekvőnek látszott a középkonzol komplett átépítése, ami persze simán a "gombhoz a kabátot" című eset. Nem véletlenül szól a leírás legnagyobb része erről. Fussunk is neki. :-)

... csak még egy mondat :-) : ez a leírás megint nem tartalmazza az összes részletet, alapvetően terjedelmi okok miatt. A cél az volt, hogy a leglényegesebb teendőket bemutassam.

Középkonzol

A meglevő természetesen nem volt rossz, de az elmúlt négy évben Zoli tudása és perfekcionizmusa továbbfejlődött :-), így ő is lelkesen állt neki egy szinte komplett újratervezésnek/újraépítésnek.
Gulácsi Zoli honlapja

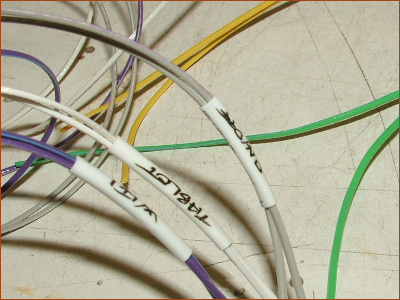

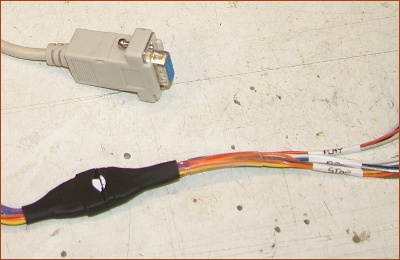

Az elkészült modulokat én összekábelezve adtam oda Zolinak, de ő úgy döntött, máshogy rendezi el őket. Ennek örömére szétszedett mindent. :-) Hogy majd az összerakás is jól sikerüljön, minden kábel címkét kapott.
És ez nem kevés kábelt jelent :-), a későbbiekben majd lesznek még érzékletesebb fotók.

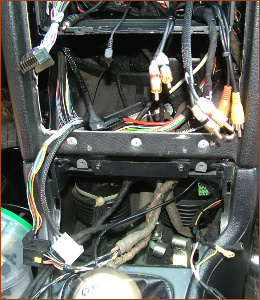

Természetesen szó nincs arról, hogy ne lett volna elég kábel már ezt megelőzően is az autóban. Viccesnek tűnik, de valójában húsbavágó probléma, hogy minden vezetéket és csatlakozót el kell tudni helyezni.

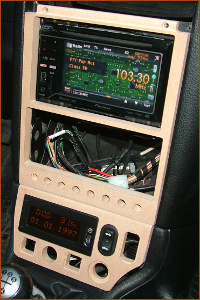

Középkonzol v2.0 első vázlat. Érezhető a különbség az előző verzióhoz képest. :-)

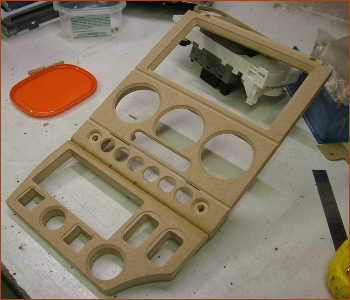

Finomított verzió. A fő eltérések az 1.0-hoz képest:
- két darabból áll, követve a műszerfal burkolat vonalvezetését, és lejjebb is lóg,
- rákerültek az ülésfűtés kapcsolók, az óramodul, és a mélyláda külön hangerőszabályozója.

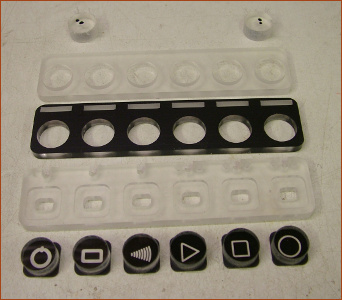

A nyomógombsor teljesen egyedi, a gombok plexiből készülnek.

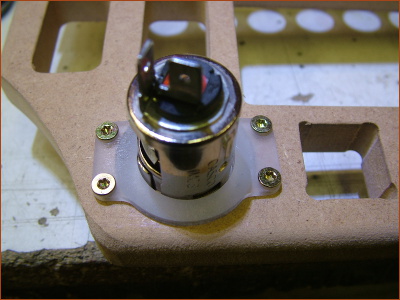

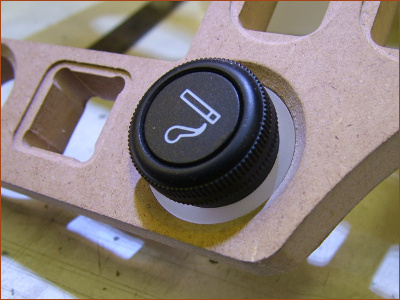

Jönnek a finomságok: a szivargyújtó csatlakozója LED-es megvilágítást kap.
Érdemes megnézni a kidolgozottságot, egy ilyen egyszerű alkatrész esetében is mi mindenre kell figyelni.

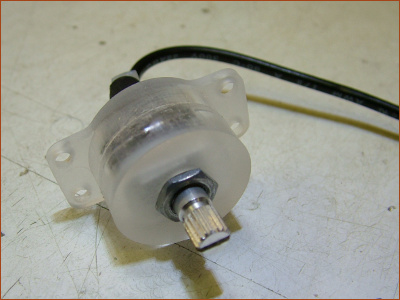

Egy másik finom részlet: a mélyhangerő potenciométerének a tartója. Szintén plexiből, szintén LED-es megvilágítást kap.

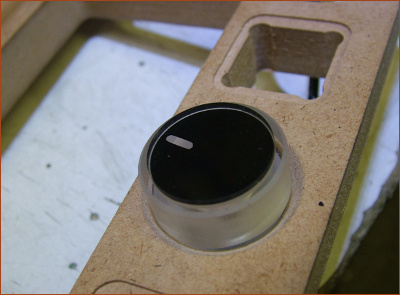

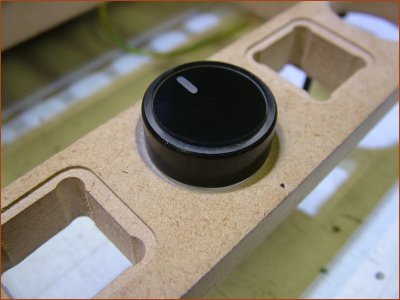

Kész a nyers forgatógomb, természetesen ez is plexiből...
... amitől csak abban különbözik a kész forgatógomb, hogy a pereme fekete.
A szellőzőket is csiszolni és gittelni kellett, egyrészt az illeszkedéshez, másrészt hogy össze lehessen fényezni a többivel.
Fényezés előtti ellenőrzés - látszik, hogy a váltókulissza sem ússza meg érintetlenül.

A tablet és az elektronikák beépítése

Az látszik, hogy a 8 collos tablet erősen határeset: gyakorlatilag egy fél collal több sem férne be a műszerfal burkolat vágása nélkül.

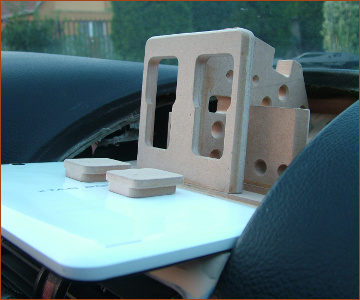

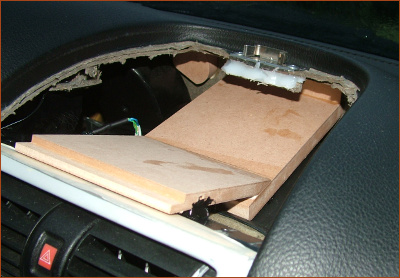

Az első lépés egy stabil alap kialakítása, amihez majd mindent rögzíteni lehet. Ezek azok a helyek, ahol mérni sem nagyon van mihez; több változatot is szükséges lehet építeni.

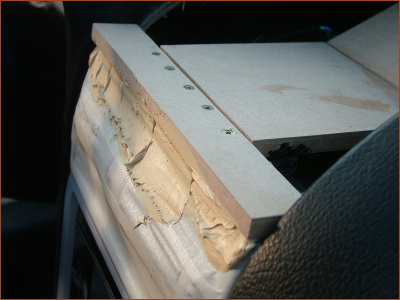

A pontos illesztést némi gitt biztosítja, persze a képen levő állapot még elég távol van a véglegestől. :-)

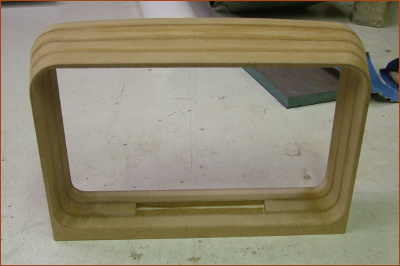

Lépésről lépésre (rétegről rétegre) épül a tablet kerete.

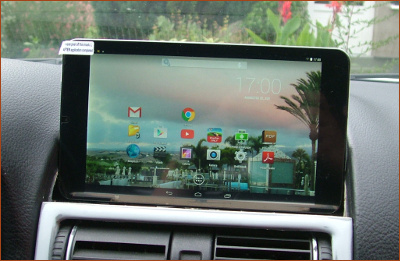

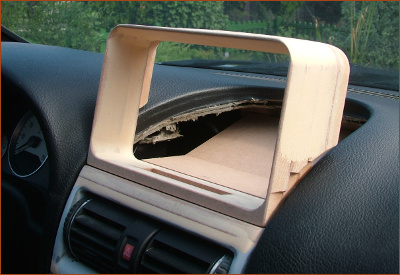

Egész jól fog kinézni a helyén. :-) Láthatóan meg van döntve, hogy kb. derékszögben lehessen nézni.

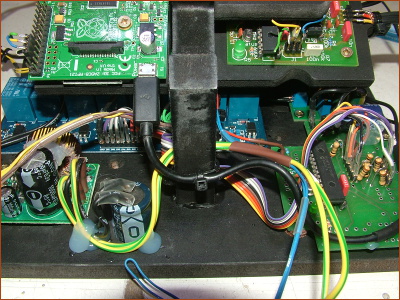

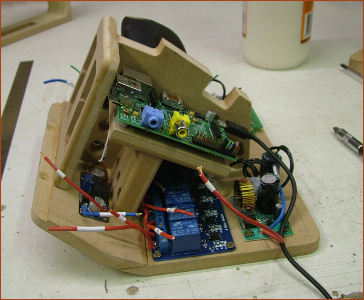

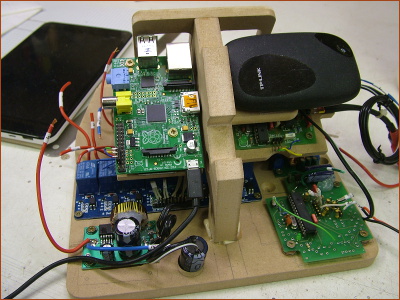

Zoli mindent bepakolt a tablet mögötti talán másfél liternyi térfogatba. Elmékeztetőül, a "minden" az jelen esetben a következőket takarja:
- Wifi router,
- Raspberry PI,
- spektrumanalizátor célhardver,
- indítás/leállítás vezérlőáramkör,
- egy 8 relés panel (minden relé kihasználva),
- négy darab kapcsolóüzemű tápmodul (router, tablet, Raspberry, vezérlő).
Hát, szép 3D-s feladvány. :-)
Természetesen a router kerül legfelülre, hogy minél kevesebb dolog árnyékolja.
A tabletet a hátlaphoz csavarozott, "oszlopfő" alakú tartók rögzítik majd a helyén.

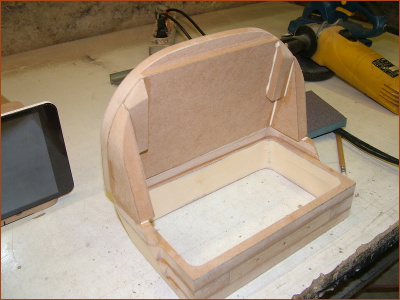

Jöhet az egésznek a fedele. A vonalvezetés követi az eredeti "buborék" formáját, legalábbis felülnézetben.

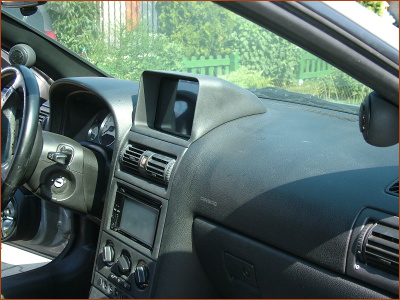

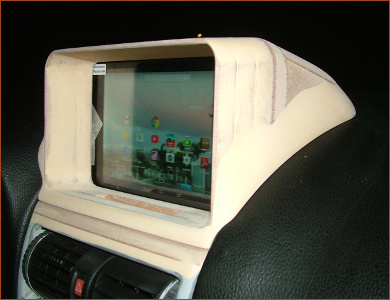

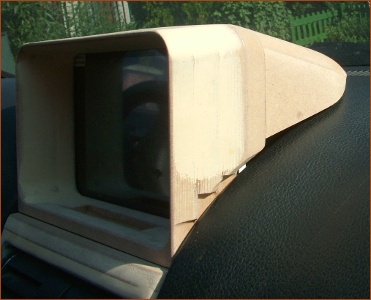

A nyers változat már egész szépen illeszkedik a műszerfalhoz.
... némi gittel megtámogatva pedig még jobban. :-)

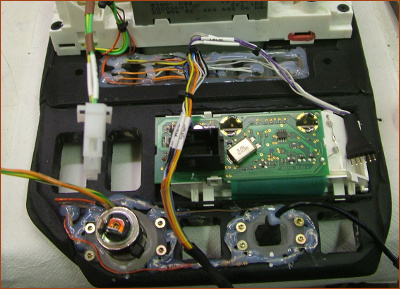

Egy kis ízelítő a belső kábelezésből. :-) Ezek nagyrészt el kell, hogy készüljenek még a beépítést megelőzően.

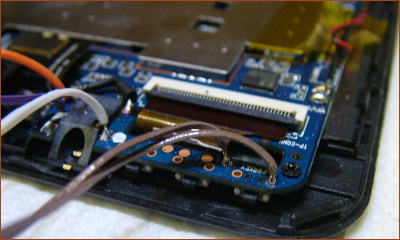

A szűk hely miatt nem fért volna el a tableten sem a Mini USB csatlakozó, sem a fülhallgató 3.5 mm-es jack dugója. Ezeknek a kivezetését közvetlenül a tablet paneljén kellett megoldani - beleértve, hogy "meg kellett győzni" a tabletet, hogy van bedugva fülhallgató, és azon keresztül szóljon.

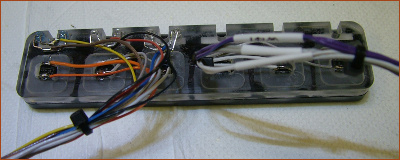

A nyomógombok szintén LED-es megvilágítást kapnak. A plexi fedél alatt mikrokapcsolók vannak.

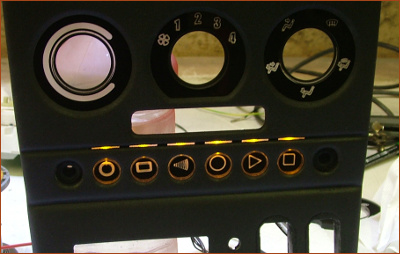

Nyomógomb megvilágítás teszt. A látvány meglehetősen futurisztikus. :-)
Lassan minden a helyére kerül. A stabil rögzítést melegragasztóval mindig lehet fokozni. ;-)
Festve teljesen természetesnek hat a műszerfalban, abszolút szervesen illik a környezetébe.
A felület ezúttal nem sima, hanem kissé rücskös, ami még jobban hasonlít a gyári műszerfalhoz. A takarítása... na, az majd külön kérdés lesz. :-)

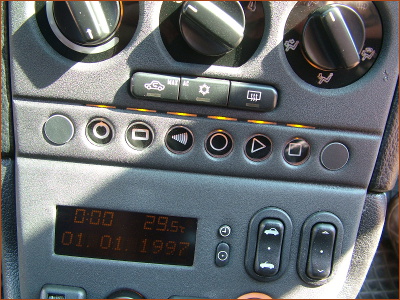

És íme a cucc működés közben. :-) A narancssárga LED-ek gyönyörű megvilágítást adnak.
A fűtésszabályozó fénycsíkja még felújításra szorul, az majd következő körben kerül vissza a helyére.

Belső világítás

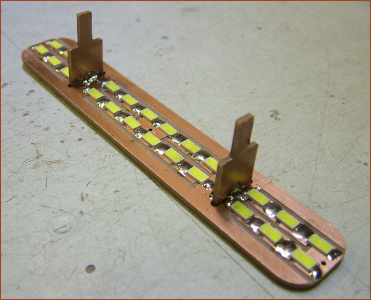

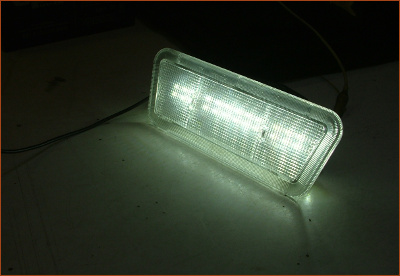

A belső világítás szintén komplett újra lett építve, az előzőeknél jóval brutálisabb LED-eket kapott.
Fényerő van rogyásig :-), még ha ez a mellékelt képről nem is feltétlenül érzékelhető. Konkrétan finommechanikai javításokat vagy SMD forrasztást meg lehet csinálni éjszaka a fényénél. :-)

Tapasztalatok

Zolit megint agyondicsérhetném :-), de szerintem a képek eleget elmondanak mind a munka mennyiségéről, mind a minőségéről. (Ebből egyenesen következik bizony a költségvetés is...)
A használhatóságot egyelőre próbálgatom. Youtube zenehallgatás teljesen jól megy, meglepően élvezhető hangminőségben. Azóta már WAZE is települt a tabletre (elég vicces, mikor az ember a dugóban ácsorogva úgy dönthet, hogy na akkor most installálunk :-)), tökéletesen fut (ebben a tabletben van GPS), így gyakorlatilag a navigáció innentől megoldott. A következőkben majd valami szövegfelolvasó programot fogok keresni, amivel mindenféle cikkeket meg tudnék hallgatni (elég sok "így rajzoljunk" oktató cikket elolvasok, ezeknél kifejezetten hasznos lenne, ha olvasás helyett megszólalna).
Az átépítés egyik további pozitívuma, hogy a videorögzítő azon problémáját, hogy induláskor nem a tolatókamera az alapértelmezett, kiküszöböli a megfelelő gombok "megnyomkodásával". Persze ehhez be kell kapcsolni a netet, tehát ezen még lehetne cizellálni. :-)
Ami negatívum, de már az előző verziónál is jelentkezett, hogy az áthelyezett fűtésszabályozó bowdenjei kissé akadnak tekeréskor - ezzel lehet élni, de ha lesz még egyszer átépítés, akkor oda tuti valami szervós megoldás kerül majd. :-) Valamikor a távoli jövőben. :-)

A cikk utoljára frissítve: 2015.09.
