Rendes kardhoz kardtartó is jár

Kezdjük azzal, hogy Rey fénykardja után rögtön belevágtam Darth Vader kardjának építésébe, és mostanra el is készült, két, részletes videó kíséretében. Szóval íme a teljes kollekció:
Rey fénykardjának építése
Vader fénykardja 1: a markolat építése
Vader fénykardja 2: a penge és az áramkör építése

Ahogy az M41A esetében is, itt is úgy gondoltam, hiba lenne, ha a cuccok valahol egy szekrény mélyén eltemetve pihennének. Szóval úgy döntöttem, kell egy kardtartó is. A fő elképzelések:
- mozgásérzékelős megvilágítás, vörösből kékbe átmenő fénycsík,
- akkumulátoros táplálás,
- lázadó és birodalmi logók,
- az ívek, ahol a kardok felfekszenek, legyenek ugyanolyan bőrrel borítva, mint ami Rey fénykardjának a markolatán is van,
- legyen minél kisebb és falra szerelhető,
- illeszkedjen a Star Wars látványvilágba.
Ez utóbbit végül a következőkre egyszerűsítettem le: inkább legyen szögletes vonalakkal határolva, mint ívekkel, "ipari" kinézet, és legyen rajta olyan csatlakozó, amihez R2D2 kapcsolódik a Halálcsillagon az első filmben. :-)

A tartó két széle MDF-ből készült, a képen csak a bal oldal látható. Ezt a részt két különböző vastagságú lapból raktam össze, hogy bele tudjam süllyeszteni az akkumulátort és a vezérlőelektronikát is. A fedelet rá majd még kitalálom. :-)
Az akku, hogy könnyebb legyen töltéskor hozzáférni, a külső oldalra kerül, és ennek megfelelően az elektronika is. A képen már a végleges forma látható. Az alsó keresztlécre, a magasabban levő részekre kerül majd a két logó, középre pedig a mozgásérzékelő.
A csatlakozó nyilván nem fér el akkora méretben, mint a filmen, így igyekeztem arányosan kicsinyíteni. A külső gyűrű 60 mm átmérőjű és 5 mm magas. A 3D nyomtatás ennek megfelelően nem tartott sokáig. :-)
A felületkezelést nem vittem túlzásba :-), ebben a méretben nem láttam sok értelmét. Az alkatrészek kaptak egy kis simítás Plastic Puttyval, aztán alapozó, majd a szín.
Mondjuk az elég durva, hogy volt itthon vörösréz effektlakk, mert csak. :-)
Így néz ki kísérleti jelleggel összerakva. A véglegesben a nagy kör belseje fekete lesz, az még javítja majd a látványt.

Fénykardtartó, második fejezet

Az eredeti elképzelés az volt, hogy a LED-eknek csinálok egyesével pici kis tartókat, amiket szépen felragasztok a logók meg az őket összekötő léc hátuljára.
Ez még nagyjából működött is a logók esetében, de keresztirányban nem fértek el normálisan a vezetékek, és egyértelmű volt, hogy az eredmény soha nem is lesz jó. :-( Szóval ez a koncepció, úgy ahogy volt, ment a kukába.
Helyette azt találtam ki, hogy az összekötő léc fölé csinálok egy trapéz "ívet", 3D nyomtatással, úgy, hogy legyen elég hely a belsejében az alkatrészeknek. Ami itt látszik, az a hátlap, hiszen a LED-ek hátrafelé fognak majd világítani.
Ez a verzió már első ránézésre sokkal ígéretesebb. :-)
A logóknak is terveztem "mélységet", szintén úgy, hogy az ellenállásoknak legyen hely.
Mindkét logó 6 darab LED-et kapott. Tekintve, hogy az akku 3,7 V-os, soros kapcsolás szóba sem jöhetett (na jó, a piros LED-eket köthettem volna kettesével sorba, de az már nem oszt, nem szoroz).
Egy kis tesztelés, hogy milyen is lesz majd a látvány. Itt persze még hiányzik az előlap.
Az áramkört a terveknek megfelelően süllyesztve építettem be. A kis kerek folt egy furat, benne egy beragasztott mágnessel. Úgy gondoltam, a fedlap rögzítésére a legalkalmasabb egy pár mágnes - a másik mágnes nyilván a fedlapba lesz süllyesztve.

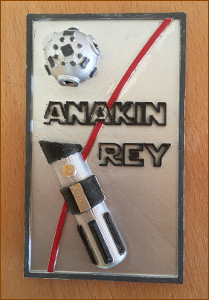

És egyébként ilyen lett. :-) A mágnes a fénykard edzésekhez használatos droid (merthogy ez akar lenni a bal felső sarokban levő objektum :-)) hátuljában kapott helyet, így nem kellett nagy anyagvastagságot csinálni a fedlaphoz.
A kardtartó a virtuális "mozivászon" :-) fölött kapott helyet.
Jobb oldalon van a birodalmi csatlakozó. :-)
Bal oldalon pedig az áramkör és azt takaró fedlap.

Persze, mint minden barkácsprojekt, ez sem lett tökéletes, de a magam részéről abszolút elégedett vagyok az eredménnyel. :-) A mozgásérzékelő szépen működik, még a filmnnézés közbeni fészkelődésre is felhívja a figyelmet. :-)

A cikk utoljára frissítve: 2020.05.
