Régi barátomat, Fagyit idézve: Jó hangfalat építeni - szerencse kérdése.
Én azért, mérnök lévén, hiszek a tudományban. :-)

Hol is kezdjem? Próbálok rövid maradni, ezért nem írom le, mik a Thiele-Small paraméterek, mi is az a keresztváltó, hogyan is működik a basszreflex hangdoboz. Mindezekről remek olvasnivalók találhatók a neten - aki elköveti azt a hibát, hogy hangfalépítésre adja a fejét, minimum ezekkel legyen tisztában. ;-) A legátfogóbb oldal, amit találtam a témában, az az Elliott Sound Products. Itt megvan minden, pl. aki esetleg kételkedne a lent emlegetett biampling elméleti előnyeiben, feltétlenül olvassa el az alig 30 oldalas :-) "Bi-Amping - Not quite magic, but close" című cikket. Meggyőző... A gyakorlati dolgokról átfogó leírást ad a DIY subwoofers oldal. Az aktív keresztváltókra is találhatók szép példák. Aki a "hangminőség mindenáron" filozófia szerint akar hifit építeni, nézze meg a nyílt hangfalakra vonatkozó elméleti és gyakorlati leírásokat Siegfried Linkwitz weboldalán. Ilyen projektet többet is taálhatunk a neten.
Halk megjegyzés: írtam Rod Elliotnak és Siegfried Linkwitznek is hifivel kapcsolatban. Mindketten e-mail fordultával válaszoltak. Ezúton is szeretném megköszönni pozitív hozzáállásukat.

Ha mindez megvolt, akkor következő lépésként érdemes letölteni a WinISD nevű programot, ami villámgyorsan számolja a legtöbb lehetséges paramétert, de sajnos például a membránkitérést nem. Ehhez érdemes letölteni a DOSBOX nevű programocskát (némi kutatást igényel a neten), és a WinISD-vel kapott eredményt ezen ellenőrizni, mielőtt nekiállunk bevásárolni. Kínos meglepetések érhetnek ugyanis az 5 mm alatti xmax-szal rendelkező, látszólag nagy terhelhetőségű hangszórók esetében...

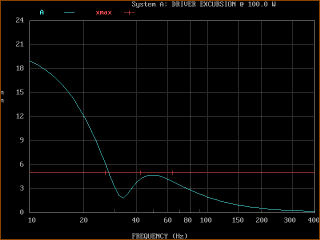

A kép a reflexládába épített hangszórók tipikus membránkitérés görbéjét mutatja a frekvencia függvényében. Jól látható (lokális) maximum van 50 Hz környékén, arra mindenképp figyelni kell, hogy ez a határérték alatt maradjon. Végül is éppen ez az a tartomány, ahol a ládának szólni (ütni :-))) kell...

Végül a következő konfiguráció mellett döntöttem:
(1) mélyhangszóró basszreflex dobozban,
(2) középsugárzó zárt dobozban
(3) magassugárzó (mivel ez általában hátul zárt, a doboz mindegy),
(4) aktív negyedrendű Linkwitz-Riley keresztváltó a mély és a közép+magas között,
(5) bi-amping (két erősítő oldalanként).
Pénzügyi okok miatt :-/ az eredetileg tervezett Visaton kombináció helyett egy három gyártótól összeszedett készlet került a dobozokba: Somogyi AHX-2530 mélyhangszóró, illetve a Conrad kínálatából a Raveland WHX-108, mint közép, és a Tonsil GTC-11/100, mint dóm.

Hogy miért is?

(1) A basszreflex változatot azért választottam, mert a karakterisztikája mélyebb frekvenciákig lemegy az átvitel csökkenése nélkül. Igazából "emberi" körülmények között 20 Hz-es -3dB-s határfrekvenciát elérni nem lehet (nem is beszélve arról, hogy úgysem lehet hallani...). Akinek ez mégis sikerül, az
(i) nagyon drága hangszórót vett,
(ii) többszáz literes hangládát épített,
(iii) csalt. :-)
(Ha őszinte vagyok, az is belejátszott a dologba, hogy megláttam egy tekintélyt parancsoló kinézetű reflexcsövet, és azonnal tudtam: nekem ilyen kell... :-)

Kicsit leegyszerűsítve a képet, és a teljesség igénye nélkül, nagyjából a következő fő mélyhangszóró-beépítések lehetségesek (előnyökkel és hátrányokkal):
- nyílt (dipólus) hangfal. Előnyei: a legjobb hangminőség, dobozrezonanciától teljesen mentes (mivel nincs doboz :-)), az iránykarakterisztika kevésbé szórt, így a reflexiók kevésbé rontják a minőséget. Hátrányai: nagy méret, nagy membránfelület és igen nagy membránkitérés szükséges a kellő hangnyomás eléréséhez.
- zárt hangdoboz. Előnyei: jó tranziens viselkedés, kisméretű doboz, méretezési hibákra kevésbé érzékeny. Hátrányai: magasabb alsó határfrekvencia, gyengébb basszus.
- zárt hangdoboz ELF meghajtással. Az ELF (Extended Low Frequency) lényege, hogy a hangszórót a szokásos esetben nem használt frekvenciatartományban, a rezonancia alatt használjuk, és a karakterisztikát erősítéssel korrigáljuk. Előnyei: kontrollált viselkedés, rezonanciától mentes basszus, kis méret. Hátrányai: brutális erősítőteljesítményt igényel, és még így is csak kb. 1 oktávban használható.
- basszreflex hangdoboz. Előnyei: erőteljes basszus, a membránkitérés a normál tartományban visszafogott, a doboz nagy hangnyomást produkál. Hátrányai: méretezésre érzékeny, nagyobb doboz szükséges, alacsony frekvenciákon "elszabadulhat" a membrán.
- bandpass hangdoboz. Ez az a változat, amikor "a dobozon nem látszik a hangszóró, csak lyuk" :-). Előnyei: mint a basszreflexnél, de általában kisebb dobozban. Hátrányai: méretezésre érzékeny, gyengébb a hangminőség.
- transmission line (TL) hangdoboz. Előnyei: alacsony alsó határfrekvencia érhető el. Hátrányai: a karakterisztika fésűs, ezt kompenzálni kell (belső Helmholtz-rezonátor, csillapítóanyag alkalmas elhelyezése).
- tölcséres hangdoboz. Előnyei: nagyon magas hatásfok, egészen más hangzás. Hátrányai: alacsony alsó határfrekvenciához nagyon nagy tölcsér kell, felépítés bonyolult, méretezési problémáknál torzításra hajlamos nagy hangerőn.

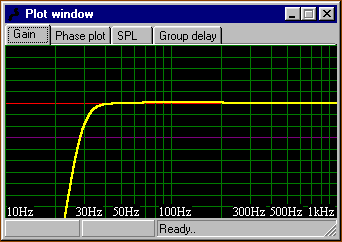

Elég sok hangszóró paramétereit megnézve szerintem a reálisan megcélozható -3dB-s határ a 30 Hz, de már 35 Hz alatt vérrel és verejtékkel kell küzdeni a további hertzekért. Tipikusan a 0.35..0.45 közötti Qts értékkel rendelkező hangszórók tűnnek jónak (nagyobb Qts-nél túl nagy lesz a láda, kisebb Qts-nél hiába alacsony a hangszóró sajátfrekvenciája, a dobozé nem lesz az). Ekkora Qts értéknél egy 36 Hz vagy azalatti fs-sel rendelkező hangszóró már szóba jöhet. Az ábra mutatja, miért is akartam eredetileg egy mindössze 17 cm-es Visaton mélysugárzót.

(2) Az, hogy zárt dobozos középsugárzót szeretnék, több dologból adódik:
(i) Ugyan egy kis mélyközép sugárzó frekvenciamenete laposabb basszreflex dobozban, mint zártban, viszont a kisméretű basszreflex doboz méretezése és megépítése sokkal kritikusabb. Itt jön még a doboz kitöltése csillapító vattával, illetve az ezáltal okozott relatív térfogatnövekedés. Reflexládánál ez bizony könnyen elhangolhatja az átvitelt, míg a kérdéses Raveland hangszóró a relatív magas 0.76-os Qts miatt "meg sem érzi" az ebből adódó térfogatváltozást - a doboz Qtc-je gyakorlatilag változatlan marad (0.82, audiofilek, lehet fújolni... ;-) de teljesen felesleges, mert a bi-amping miatt a középsugárzó csak a lineáris tartományban működik, jóval a rezonancia fölött.)
(ii) Egy zárt hátú középsugárzó rezonanciája leginkább 500-1000 Hz körül van.

(3) Én viszont az alsó keresztezési frekit - áttanulmányozva az ESP oldal javaslatait - 300 Hz környékére akartam tenni. A felső keresztezési frekvenciára egyszerűen nincs optimális megoldás. 2 kHz alá nem nagyon lehet levinni, mert elég drága lesz az a dóm, ami ezt kibírja... Ilyet hallottam a Klangbau nevű német cégnél (1800 Hz-en vált 6 dB/oktávval (!!!)), gyönyörűen szólt.
Egy kónuszos magassugárzó elbírná, de akkor kellene még egy keresztezés 5-6 kHz körül, ott viszont nehézkes fizikailag elég közel pakolni egymáshoz a két hangszórót, hogy ne legyen a tengelyből már kis szöggel elmozdulva is interferencia. A 2..4 kHz ugye a fül érzékeny tartománya, a 4 kHz fölötti váltást viszont a középsugárzó fogja nyűgösen fogadni.
Végül is - megnézve a tweeter karakterisztikáját, ami szinte gyönyörű :-), úgy döntöttem, hogy 3 kHz körül váltok, annyira lenyomva a keresztezési frekit, amennyire csak lehet. Így mindegyik hangszóró kb. egy 1:10 frekvenciatartományt, azaz alig több, mint 3 oktávot fog át. (Bocs a képminőségért: eredeti copyright Conrad data sheet... :-)))

(4) A Linkwitz-Riley keresztváltó előnyeit rengeteg oldal taglalja az interneten, ezért én meg sem próbálom. Röviden a főbb jellemzők: 24 dB/oktáv meredekség, a keresztezési frekvencián nincs amplitúdóhiba. És különben is: a finn fogorvosok is ezt ajánlják. ;-)))

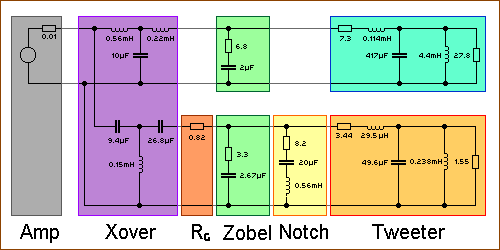

(5) Ha már lúd, legyen kövér. :-) A biampling előnyei: nagyobb "virtuális" teljesítmény, kézben tartható(bb) frekimenet, a rendszer kevésbé érzékeny a hangszórók impedanciamenetére, kisebb veszteséggel nagyobb meredekség és pontosabb váltás érhető el, mint passzív keresztváltónál, nincs szükség túlméretes induktivitásokra. Cserébe mit kap az ember: kétszer annyi erősítőt, duplázott hangszóróvédelmet, kábelsalátát az erősítő és a hangfal között. Valamit valamiért...
50W lesz mélyre és közép + magasra, ami ugye totálban 200W-ot jelent a két oldalon. Az erősítőkapcsolás egyébként Sass Péter műve. Ezúton is szeretnék neki köszönetet mondani azért a hihetetlen sok segítségért, amit a témában nyújtott.

Nos, a hangfalak után másfél évvel elkészült az erősítő és a keresztváltó is. Let's rock! :-)
